车载数据采集传输设备由车载数据采集主机、车载天线、天线合路器、 天线馈线及附件组成。车载数据采集主机通过车辆部署的分布式数据采集网络（MVB 或以太网），实现各系统原始数据的分布式采集、本地存储、 实时数据融合、清洗和特征提取等功能，并将数据以约定的格式通过公网 （LTE/SUB6）或 WLAN 无线传输网络通道传输至地面系统平台或通过专 用的 PTU 软件进行数据下载及数据解析。
产品特点
l
实时数据无线下载功能：支持通过与
TCMS系统（列车控制与管理系统）通讯，获取列车实时状态及故障数据，并通过车载无线传输主机公网通道（
LTE/SUB6）将数据实时传回地面服务器
l
库内非实时数据下载功能：支持列车回库后车载数据采集主机将储存在主机本地的数据通过车地无线专用传输通道（
WLAN）传回地面服务器
l
手动下载功能：支持通过专用
PTU软件实现数据手动下载
l
列车状态数据解析：支持列车运行状态显示，主要包括：列车号、在线状态、运行模式、速度、网压、网流、起始站、终点站、下一站、更新时间、故障状态等信息
l
各子系统状态数据解析：支持查看列车各子系统详细的运行状态，详细的列车运行状态主要包括：运行状态、通信状态、牵引辅逆状态、制动状态、车门状态、空调状态等
l
故障及报警信息解析：支持按照列车编号及故障等级进行故障查询，查询结果显示目前查询车辆所有已发生的故障
l
数据趋势分析：支持重要运行数据趋势分析，可按照列车号及时间查询数据趋势
l
统计及查询功能：支持列车每日故障统计及查询，支持按列车编号、故障等级、故障系统、时间信号等多维度查询显示及导出列表
车载数据采集主机技术参数
技术指标
l
电源：输入范围：
DC110V（
DC77V-DC137.5V）
功率：≤
80W
l
处理器：主频
1.2GHz-1.8GHz ARM Cortex-A72
64位四核处理器
l
内存：
DDR3或
DDR4
2G/4G/8G
可选
l
存储：固态硬盘（
256G/512G/1TB可选）
l
软件：操作系统：
Linux
调试工具：
SSH/Telnet/专用
PTU
l
环境：工作温度：
-25℃
-70℃
存储温度：
-40℃
-70℃
相对湿度：
10-95%（
40℃、非凝结）
l
机械特性：重量：≤
5Kg
宽度：
44R
高度：
3U欧标机箱
深度：≤
EN50121-2-3
车载天线技术参数
l
频率范围（
MHz）
:825-960/1710-2170/2300-2400/2400-2500/2500/5700-5900
l
阻抗：
50Ω
l
电压驻波比：≤
1.5
l
极化方式：垂直极化
l
增益：≥
4dB/≥
8dB/≥
8dB/≥
8dB/≥
8dB/≥
8.5dB
l
最大功率：
100W
l
尺寸规格：
260x100x90mm
l
环境：
工作温度：
-40℃
-85℃
存储温度：
-45℃
-85℃
l
机械特性：防护等级：
IP68
外壳防火等级：
DIN5510-2-2009 S3级
重量：≤
1.1Kg
配置清单
|
序号
|
设备名称
|
备注
|
|
1
|

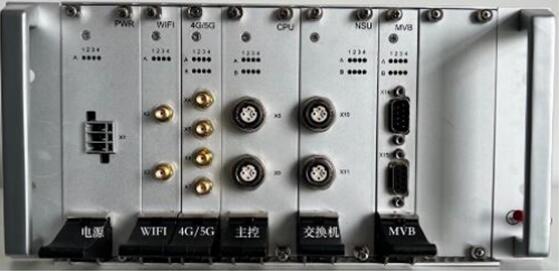

车载无线传输主机
|
配置可选，包含电源单元、
TRDP/MVB通讯单元、交换单元、主控单元（含防火墙）、
4G/5G无线单元、
WLAN无线单元
|
|
2
|
车载天线
|
|
|
3
|
天线合路器
|
仅公网传输时不配置
|
|
4
|
天线馈线及附件
|
满足施工要求
|
|
5
|
专用
PTU
|
含
PTU软件
|

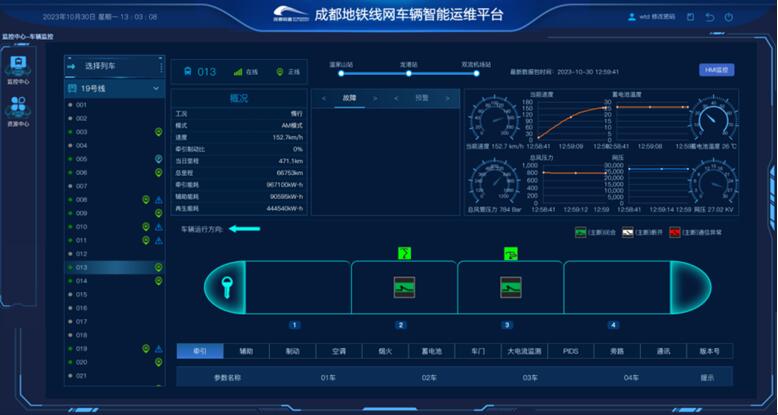

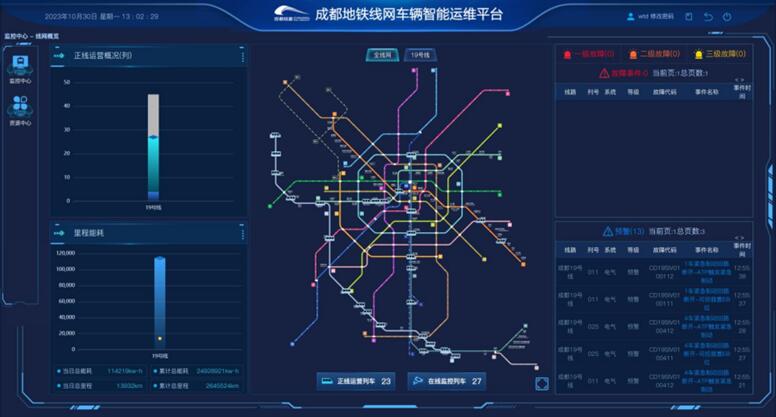

地面数据解析与信息展示平台

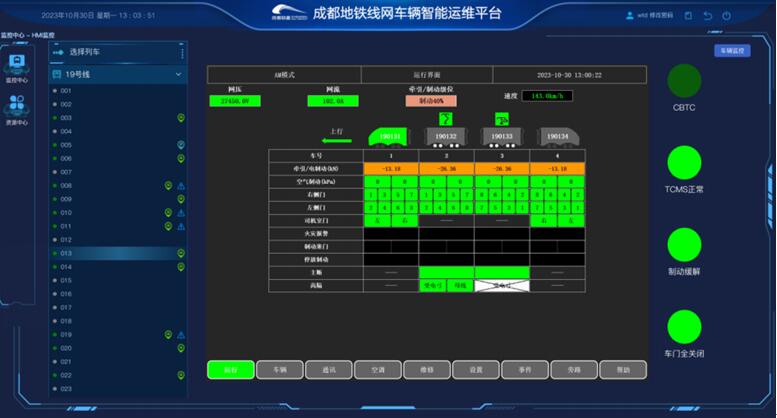

驾驶舱页面
车辆实时监视页面
实时
TCMS
监视页面

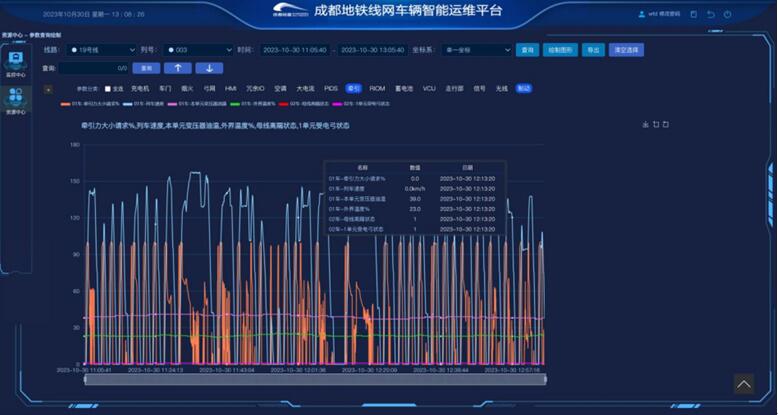

历史数据查询页面
|
