外形结构：
安装形式 独立式

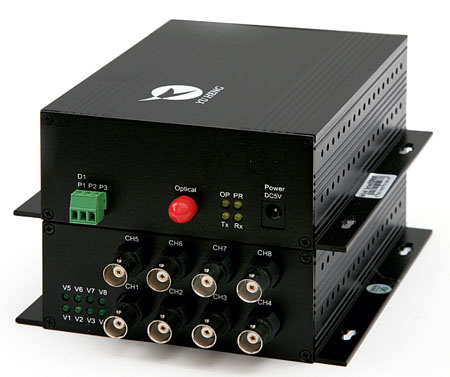

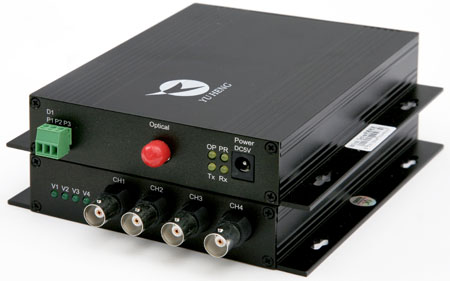

外形尺寸 175mm*133mm*27mm(1-4路)
175mm*133mm*55mm(5-8路)
75mm*63mm*27mm(1路迷你形)
485mm(19英寸长)*291mm*132mm（3U高）
产品简介
YHD-N系列全新数字视频光端机，采用专用ASIC设计及高速DSP技术和数字对称复用/波分复用及千兆光纤传输技术，将多路视频，数据，音频，开关量，电话语音，E1信号通道，对讲，以太网等信号，在单芯或者双芯光纤上实时同步，无失真，高质量的传输。采用数字技术，避免了模拟调频，调相，调幅光端机的交调失真干扰，图象串扰，稳定性差，环境因素影响大等缺点。该产品能够支持任何高分辨率视频信号，自动兼容PAL，NTSC，SECAM等各种视频图象制式。前面板上有电源，光纤链路，数据状态工作指示灯。
1 、视频指标
视频制式 PAL / NTSC / SECAM
视频数码位宽 8/10/12 bit
视频输入／输出阻抗 BNC 75Ω非平衡接口
视频输入／输出电压 1VPP（典型值）
视频输入／输出电压 1.5VPP（最大值）
信号带宽 ≥ 8 MHz
微分增益失真 ＜ 0.5％（典型值）
微分相位失真 ＜ 0.5°（典型值）
场 斜 比 ＜ 5％
视频信噪比 S/N ≥ 70dB（加权）
2 、数据指标
接口形式 欧式接线端子 或 RJ-45
电气接口 RS232 / RS422 / RS485
码 速 率 RS232速率： DC-115.2Kbps； RS422/485速率： DC-1.25Mbps
误 码 率 ≤ 10-9
3 、 音频指标
音频接口形式 欧式接线端子 或 RJ-45
音频输入 /输出阻抗 600Ω（平衡 /非平衡）
音频输入／输出电压 2 VPP（典型值）
音频输入／输出电平 0 dBm（典型值）
音频带宽 4 KHz常规或 10 Hz～ 20 KHz广播级
音频数码位宽 8 bit常规 或 24 bit广播级
音频信噪比 S/N ≥ 80dB（加权）
4 、开关量指标
物理接口 RJ-45工业标准接线端子
输入信号 任意有源或无源开关量输入，支持 TTL、 RS-232/422/485
或 无源开关、按钮
输出信号 任意有源或无源开关量输出，支持 TTL、 RS-232/422/485
或 继电器触点输出
5 、 电话指标
物理接口 RJ-45
语音带宽 4 KHz
工作方式 点对点热线、程控交换机／分机模式
6 、 E1信号指标
物理接口 BNC 75Ω 或 RJ-45
通信速率 E1标准速率或具有 E1接口的各种子速率，透明支持成帧和非成帧协议
接口编解码 HDB3 / AMI编解码方式
接口方式 75Ω非平衡接口或 120Ω平衡接口
接口特性 满足 G.703 、 G.704 标准
抖动特性 满足 G.742 和 G.823 标准
7 、对讲指标
物理接口 RJ-45座 或接线端子
接口编解码 PCM / 24bit编解码方式
接口方式 对讲主机 /分机
连接方式 主 /分机连接
8 、以太网指标
物理接口 屏蔽超 5类 RJ-45
支持协议 IEEE802.3、 10Base-T、 10Mb、 10／ 100Mb、 100/1000Mb以太网标准
工作方式 全双工或半双工
9 、网管模块功能
网管功能 日志管理、客户资料管理、快速定位故障等
故障管理 故障管理包括告警、监视、告警历史管理和自动测试诊断；对传输系统进行故障诊断、故障定位、路径测试功能。
告警管理 可利用内部诊断程序识别所有故障；能报告所有告警信号，如误码率、接收无光信号、光端机无支路信号输入、光端机工作环境异常等及其记录的细节，如时间、来源、属性等；具有完善的可闻、可视的本对端告警显示功能。
安全管理功能 包括注册，口令设置和安全使用等级的管理等；未经授权的人不能进入管理系统，具有有限授权的人只能进入相应授权的部分。
10 、 电气指标
电源输入 AC 100～ 250V， 50～ 60Hz， AC24V， DC-48V
直流输出 DC 5V
纹 |
