宇恒EPON系列以太网无源光网络
点击: 时间:2019-01-28 16:40:12

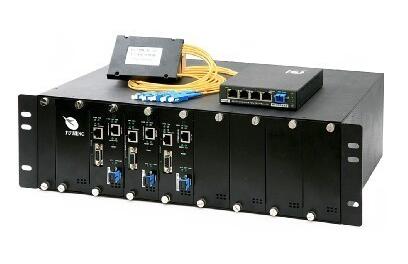

产品图片
产品简介
YH33000-EPON 系列光端机 是由武汉宇恒光电通信设备有限责任公司自主研发生产的,具有完全的自主知识产权新产品。它是一项采用点到多点拓扑结构、利用光纤和光无源器件进行物理层传输、通过以太网协议提供多种业务的宽带接入技术。整个 EPON 系统由光线路终端 ( OLT : Optical Line Termination ) 、光网络单元 ( ONU : Optical Network Unit ) 、光分配网络 ( ODN : Optical Distribution Network ) 组成。 光分配网络包括光分路器和光纤,光分路器是无源光纤分支器,是一个连接光线路终端和光网络单元的无源设备,它的功能是分发下行数据并集中上行数据。 这项 技术充分结合了无源光网络技术和以太网技术的优势,为在局端中心机房 ( CO ) 和终端客户现场之间配置宽带接入光纤线路提供了一种低成本的方法。无源光网络技术具备点到多点的拓扑结构、无源器件、后期维护成本低等特点,为接入网提供一种最有效的宽带方式 。还有自主研发的独有功能。

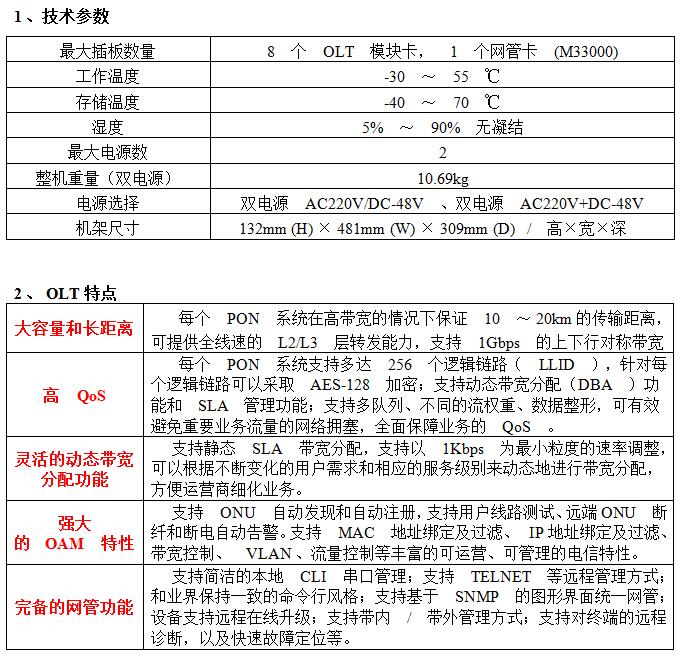

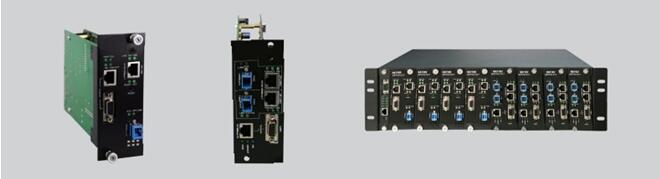

第一部分光线路终端 OLT 机架 / 模块

YH33000系列机架式是一款中小容量OLT设备,YH33000系列采用19英寸、3U式机架,采用双电源备份,支持最多8个OLT模块卡,每个PON口可支持32个ONU同时接入。YH33000系列具有集成度高、应用灵活、高可靠性的特点,并提供高QoS、可管理、可灵活扩容和组网的特点,可适应多种应用场合,满足运营商不同需求。YH33000机架可混插YH33100/YH33102系列OLT模块卡及1个M33000网管代理卡,所有OLT模块卡由网管卡M33000集中管理。

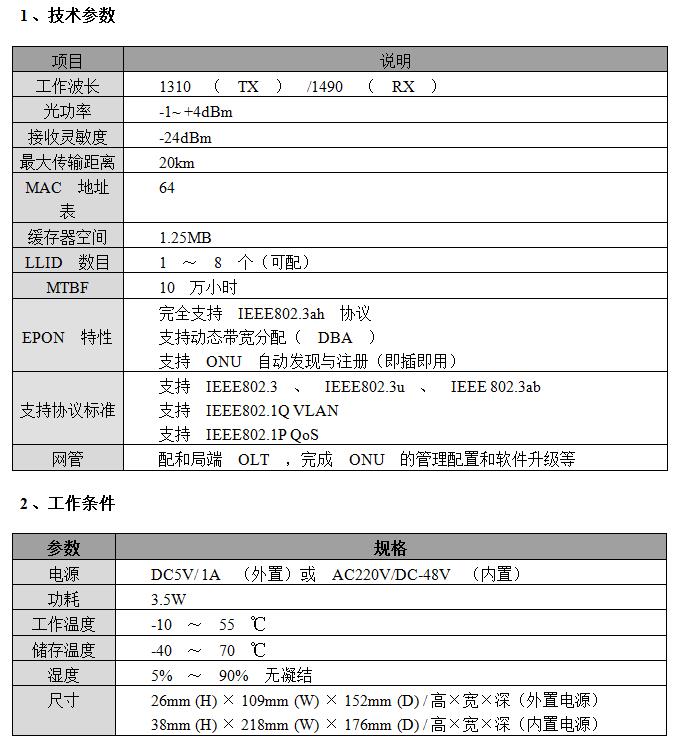

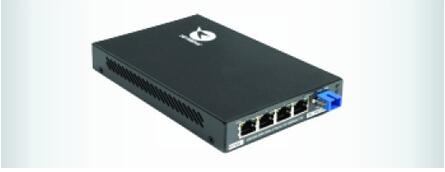

第二部分光网络单元ONU




3、网管介绍

宇恒EPON网络管理系统是一套强大的、基于SNMP协议和C/S结构开发的管理系统,实现EPON网络的全程监控和维护,具有良好的可操作管理界面。网管系统特点如下:

n支持性能管理、故障管理、配置管理、告警管理和安全管理,能对系统进行实时监测,并提供可靠的安全策略

n采用分层结构,具有完善的软件体系结构,操作方便

n支持设备的控制管理,性能稳定

n完善的告警管理,确保系统和网络的正常运行

n支持告警邮件分发,支持告警短信通知,帮助用户及时了解设备和网络出现的异常运行状态

n完善的日志管理,记录网络运行和维护过程中详细的日志信息

n 远端断电断纤检测,实时报警采等集功能

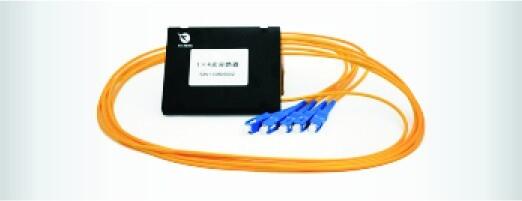

第三部分光分路器ODN系列

分光器是组建EPON网络的一个组件,是一个连接OLT和ONU的无源设备,它的功能是分发下行数据,并集中上行数据。光分路器集中安装在光分路箱(室内型或室外型)内;当MDU分布较为分散或驻地网光缆纤芯数量不足时,可以采用二级分光、多级分光方式。光分路比应综合考虑EPON系统的传输距离、MDU带的用户数、PON系统内带宽分配来进行选择,一般情况下,在采用FTTH模式和FTTB+LAN模式时,光分路比宜按1×32设计。

注:ODN有1*4、1*8、1*16、1*32可选,在定制产品时,请具体参照光分路器性能配置表。

EPON网络特点

n节省主干光纤资源,一根主光纤通过无源分光器接入多根光纤。

n建设成本和运维管理成本低,EPON结构在传输中使用的都是无源器件,更易于升级。

n提供高带宽,EPON目前可以提供上下行对称的1.25Gb/s的带宽。

n服务范围大,EPON是点到多点网络,与有线电视网络的拓扑结构类似

n灵活分配带宽,提供端口级的SLA和QoS保证。

n可通过WDM技术在同一个光网络中实现1550nm波长的有线电视节目的传输,实现多业务承载,将HFC网络升级为一个具备支持多种宽带业务的能力的数据交换网络平台

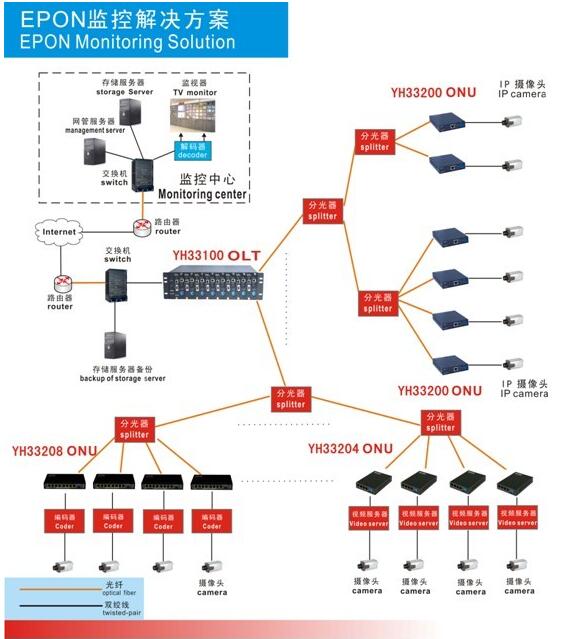

EPON解决方案
