三网合一
宽带+CATV合波器/三网单纤到户
32 PON+CATV光放大合波器
产品概述
YHD -1550H-32系列大功率合波器，是一款增益谱带宽在1530～1565nm的低噪声、高性能、1路CATV+32路PON口输入;输出32口1550nm/1490nm/1310nm合波,输出光功率:27~40dBm,与华为、中兴、烽火等OLT/ONU很好兼容使用，且保证各路1310nm/1490nm的数据流不丢失。每个输出端口都内置了一个高性能的CWDM波分复用器，每个上连光口很方便的连接OLT。与任何FTTxPON技术兼容，为三网融合、光纤到户，提供了一种灵活的低成本解决方案。
YHD -1550H-32xNdBm系列采用世界顶级品牌的泵浦激光器和美国OFS的有源光纤。完善的APC、ACC、ATC控制，良好的通风散热设计，保证了PUMPLaser的长寿命和高可靠工作。前面板的LCD提供整机的工作参数和告警。光丢失，激光自动关闭，提供了激光安全保护。所有光口均可在前面板安装，也可选择在后面板安装。
YHD -1550H-32系列PON+CATV掺饵光纤放大合波器,1路CATV+32路PON口输入;32路PON+150nmCATVEDFA合波输出。EDFA总光功率：27~40dBm。
产品特点

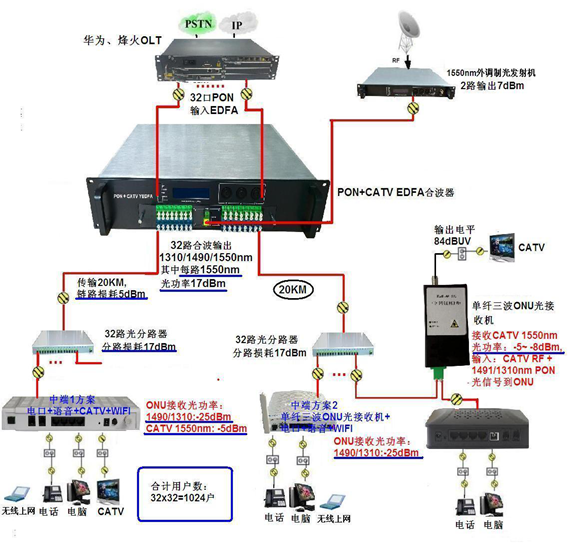

本产品实现PON+CATVFTTH/FTTP三网合一的最新式光传输系统设备,是实现OLT和CATV1550nm光信号合波后放大功能,具有很高的性价比。
◆ 光输入、输出端口数:1路CATV+32路PON口输入;32口PON+150nmCATVEDFA合波输出。
◆ 合波后接收部分，可以将本公司生产的FWR-8610W型带分波的光接收机与OUN配合使用。
◆ 光端口类型PON入口：LC/UPC,合波输出光口:LC/APC。

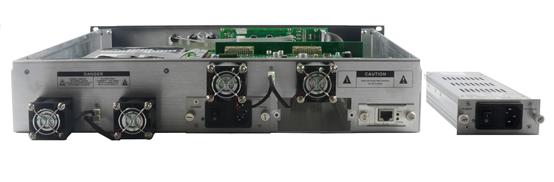

◆ 本产品使用的是机械式高效率散热和风扇结合，2U全铝外壳的侧边有一排致密的散热器，内部又有专门的铝盒来安装泵浦激光器，既保护泵激光器的安全也使激光器更有效地散热，使致冷、致热电路能更轻松地实现泵激光器的最佳工作温度，这样就更延长了泵浦激光器的工作寿命。
◆ 带RJ45标准接口的SNMP网管系统，使用户能轻松实现远端实时监控，产品提供协议输出和网管介面软件，以供用户自由选择，用户也可以预留接口，插件式的网管板可以随时加装。
◆ 激光器采用美国的JDSU、Bookham和日本的古河。
◆ 前面板上的VFD或LED显示器具有整机的功能显示和故障告警。
◆ 优质的插拔式双开关电源，可以90V～265V交流或-48V直流中工作。
◆ 集成WDM，在GPON,EPON使用上更简洁。
主要技术指标
|
项目 |
参数 |
备注 |
|
CATV工作波长 |
nm |
1530~1565 |
|
|
OLT通过波长 |
nm |
1310/1490 |
|
|
CATV通过波长损耗 |
dB |
0.8 |
1550nm |
|
OLT通过波长损耗 |
dB |
0.8 |
1310/1490nm |
|
CATV与OLT光隔离度 |
dB |
40 |
|
|
上联光口数(forOLT) |
pcs |
16/32 |
2U |
|
32/64 |
3U |
|
CATV输入功率 |
dBm |
-5~+10 |
|
|
总输出功率 |
dBm |
27~37 |
2U |
|
38~40 |
3U |
|
输出光口数 |
路 |
16/32 |
2U |
|
32/64 |
3U |
|
每口输出功率 |
dBm |
10~23 |
可定制 |
|
输出口功率相差值 |
dB |
-0.5~+0.5 |
|
|
输出功率可调范围 |
dBm |
-3~0 |
|
|
噪声系数(Pin=0dBm) |
dB |
4.5~5.0 |
|
|
偏振相关损耗 |
dB |
0.3 |
|
|
偏振相关增益 |
dB |
0.4 |
|
|
偏振模式色散 |
ps/nm |
0.3 |
|
|
输入/输出光隔离 |
dB |
30 |
|
|
泵浦泄漏功率 |
dBm |
-30 |
|
|
回波损耗 |
dB |
55 |
|
|
通信接口 |
|
RJ45 |
SNMP网管接口 |
|
光纤连接器(输入/输出) |
|
LC/UPC,LC/APC |
SC/APC |
|
供电 |
V |
90~265 |
热插拔式双电源 |
|
30~72 |
-48VDC |
|
功耗 |
W |
50~150 |
|
|
工作温度 |
℃ |
0~65 |
|
|
储存温度 |
℃ |
-40~80 |
|
|
工作相对湿度 |
% |
5~95 |
|
|
尺寸(W)×(D)×(H) |
mm |
530×486×88 |
2U |
|
530×486×132 |
3U |
产品系列
|
型 号 |
总输出光功率 (mW) |
输出路数 |
每路输出光功率(dBm) |
|
YHD -1550H-26 |
400 |
4 |
18.5 |
|
8 |
15.0 |
|
YHD -1550H-27 |
500 |
4 |
19.5 |
|
8 |
16.0 |
|
YHD -1550H-28 |
630 |
4 |
20.5 |
|
8 |
17.0 |
|
YHD -1550H-29 |
800 |
4 |
21.5 |
|
8 |
18.0 |
|
YHD -1550H-30 |
1000 |
8 |
19.0 |
|
16 |
15.5 |
|
YHD -1550H-31 |
1250 |
8 |
20.0 |
|
16 |
16.5 |
|
YHD -1550H-32 |
1600 |
8 |
21.0 |
|
16 |
17.5 |
|
YHD -1550H-33 |
2000 |
8 |
22.0 |
|
16 |
18.5 |
|
YHD -1550H-34 |
2500 |
16 |
19.5 |
|
32 |
16.0 |
|
YHD -1550H-35 |
3200 |
16 |
20.5 |
|
32 |
17.0 |
|
YHD -1550H-36 |
4000 |
16 |
21.5 |
|
32 |
18.0 |
|
YHD -1550H-37 |
5000 |
16 |
22.5 |
|
32 |
19.0 |
|
YHD -1550H-38 |
6000 |
16 |
23.5 |
|
32 |
20.0 |
