宇恒 EPON系列以太网无源光网络

产品简介

YH33000-EPON 系列光端机 是由武汉宇恒光电通信设备有限责任公司自主研发生产的，具有完全的自主知识产权新产品。它是一项采用点到多点拓扑结构、利用光纤和光无源器件进行物理层传输、通过以太网协议提供多种业务的宽带接入技术。整个 EPON 系统由光线路终端 ( OLT ： Optical Line Termination ) 、光网络单元 ( ONU ： Optical Network Unit ) 、光分配网络 ( ODN ： Optical Distribution Network ) 组成。 光分配网络包括光分路器和光纤，光分路器是无源光纤分支器，是一个连接光线路终端和光网络单元的无源设备，它的功能是分发下行数据并集中上行数据。 这项 技术充分结合了无源光网络技术和以太网技术的优势，为在局端中心机房 ( CO ) 和终端客户现场之间配置宽带接入光纤线路提供了一种低成本的方法。无源光网络技术具备点到多点的拓扑结构、无源器件、后期维护成本低等特点，为接入网提供一种最有效的宽带方式 。

第一部分光线路终端 OLT 机架 / 模块卡

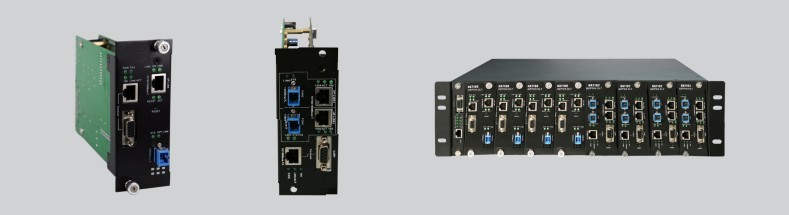

YH33000 系列机架式 是一款中小容量 OLT 设备， YH33000 系列采用 19 英寸、 3U 式机架，采用双电源备份，支持最多 8 个 OLT 模块卡，每个 PON 口可支持 32 个 ONU 同时接入。 YH33000 系列具有集成度高、应用灵活、高可靠性的特点，并提供高 QoS 、可管理、可灵活扩容和组网的特点，可适应多种应用场合，满足运营商不同需求。 YH33000 机架可混插 YH33100/YH33102 系列 OLT 模块卡及 1 个 M33000 网管代理卡，所有 OLT 模块卡由网管卡 M33000 集中管理。


1 、技术参数



最大插板数量

8 个 OLT 模块卡， 1 个网管卡 (M33000)

工作温度

-30 ～ 55 ℃

存储温度

-40 ～ 70 ℃

湿度

5% ～ 90% 无凝结

最大电源数

2

整机重量（双电源）

10.69kg

电源选择

双电源 AC220V/DC-48V 、双电源 AC220V+DC-48V

机架尺寸

132mm (H) × 481mm (W) × 309mm (D)   / 高×宽×深



2 、 OLT 特点

大容量和长距离

每个 PON 系统在高带宽的情况下保证 10 ～ 20km 的传输距离，可提供全线速的 L2/L3 层转发能力，支持 1Gbps 的上下行对称带宽

高 QoS



每个 PON 系统支持多达 256 个逻辑链路（ LLID ），针对每个逻辑链路可以采取 AES-128 加密；支持动态带宽分配（ DBA ）功能和 SLA 管理功能；支持多队列、不同的流权重、数据整形，可有效避免重要业务流量的网络拥塞，全面保障业务的 QoS 。



灵活的动态带宽分配功能



支持静态 SLA 带宽分配，支持以 1Kbps 为最小粒度的速率调整，可以根据不断变化的用户需求和相应的服务级别来动态地进行带宽分配，方便运营商细化业务。



强大的 OAM 特性



支持 ONU 自动发现和自动注册，支持用户线路测试、远端 ONU 断纤和断电自动告警。支持 MAC 地址绑定及过滤、 IP 地址绑定及过滤、带宽控制、 VLAN 、流量控制等丰富的可运营、可管理的电信特性。



完备的网管功能



支持简洁的本地 CLI 串口管理；支持 TELNET 等远程管理方式；和业界保持一致的命令行风格；支持基于 SNMP 的图形界面统一网管；设备支持远程在线升级；支持带内 / 带外管理方式；支持对终端的远程诊断，以及快速故障定位等。



3 、技术参数



项目

说明

工作波长

1310 （ TX ） /1490 （ RX ）

光功率

+2~ +7dBm

接收灵敏度

-27dBm

最大传输距离

20km

最大光分路比

1:32

MAC 地址表

单个 PON 4K

上联接口

1 个 10/100/1000M 以太网点接口 /

2 个 10/100/1000M 以太网点接口（可选）

PON 接口

1 个 SC/FC 光接口 /2 个 SC/FC 光接口（可选）

控制口

RJ45 、 RS232 ，用于设备调试

MTBF

10 万小时

EPON 特性

完全支持 IEEE802.3ah 协议

支持动态带宽分配（ DBA ），最小调整粒度为 1Kbps

支持上下行对称 1Gbps 带宽

支持每个逻辑链路的 AES-128 加密

强大的 OAM 功能，实现对 ONU 的远程管理，维护与升级

支持 ONU 自动发现与注册（即插即用）

支持协议标准

支持 IEEE802.3 、 IEEE802.3u 、 IEEE 802.3ab

支持 IEEE802.1Q VLAN

支持 IEEE802.1P QoS

网管

基于 SNMP 协议的图形界面管理

基于 CLI 的本地串口管理和远程 GUI 管理



































































第二部分 光网络单元 ONU

第三部分 光分路器 ODN 系列

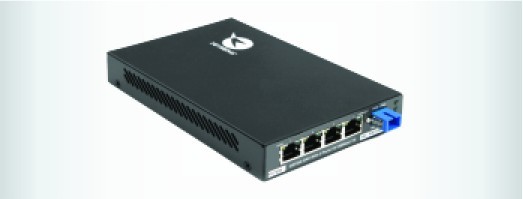

YH33200 系列是一款纯数据型 ONU ，为用户提供一个固定的 10/100 BASE-TX 端口或 10/100/1000 BASE-TX 端口，配合局端 OLT 统一网管，可实现远程故障诊断和定位，降低维护工作量。它分有 YH33200 单口百兆 ONU 、 YH33200G 单口千兆 ONU 、 YH33200D 双口千兆百兆混合 ONU 、 YH33204 四口百兆 ONU 、 YH33208 八口百兆 ONU 。

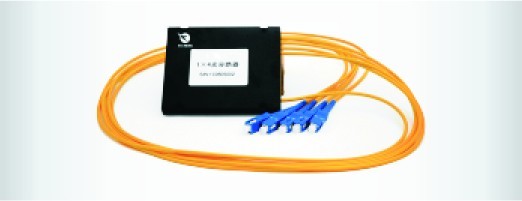

分光器是组建 EPON 网络的一个组件，是一个连接 OLT 和 ONU 的无源设备，它的功能是分发下行数据，并集中上行数据。光分路器集中安装在光分路箱 (室内型或室外型 )内；当 MDU分布较为分散或驻地网光缆纤芯数量不足时，可以采用二级分光、多级分光方式。  光分路比应综合考虑 EPON系统的传输距离、 MDU带的用户数、 PON系统内带宽分配来进行选择，一般情况下，在采用 FTTH模式和 FTTB+LAN模式时，光分路比宜按 1 × 32设计。



注： ODN 有 1*4 、 1*8 、 1*16 、 1*32 可选，在定制产品时，请具体参照光分路器性能配置表。


1 、技术参数



项目

说明

工作波长

1310 （ TX ） /1490 （ RX ）

光功率

-1~ +4dBm

接收灵敏度

-24dBm

最大传输距离

20km

MAC 地址表

64

缓存器空间

1.25MB

LLID 数目

1 ～ 8 个（可配）

MTBF

10 万小时

EPON 特性

完全支持 IEEE802.3ah 协议

支持动态带宽分配（ DBA ）

支持 ONU 自动发现与注册（即插即用）

支持协议标准

支持 IEEE802.3 、 IEEE802.3u 、 IEEE 802.3ab

支持 IEEE802.1Q VLAN

支持 IEEE802.1P QoS

网管

配和局端 OLT ，完成 ONU 的管理配置和软件升级等











































3 、工作条件



参数

规格

电源

DC5V/ 1A （外置）或 AC220V/DC-48V （内置）

功耗

3.5W

工作温度

-10 ～ 55 ℃

储存温度

-40 ～ 70 ℃

湿度

5% ～ 90% 无凝结

尺寸

26mm (H) × 109mm (W) × 152mm (D) / 高×宽×深（外置电源）

38mm (H) × 218mm (W) × 176mm (D) / 高×宽×深（内置电源）





3 、网管介绍

宇恒 EPON 网络管理系统是一套强大的、基于 SNMP 协议和 C/S 结构开发的管理系统，实现 EPON 网络的全程监控和维护，具有良好的可操作管理界面。网管系统特点如下：

n          支持性能管理、故障管理、配置管理、告警管理和安全管理，能对系统进行实时监测，并提供可靠的安全策略

n          采用分层结构，具有完善的软件体系结构，操作方便

n          支持设备的控制管理，性能稳定

n          完善的告警管理，确保系统和网络的正常运行

n          支持告警邮件分发，支持告警短信通知，帮助用户及时了解设备和网络出现的异常运行状态

n          完善的日志管理，记录网络运行和维护过程中详细的日志信息






EPON 网络特点

n          节省主干光纤资源，一根主光纤通过无源分光器接入多根光纤。

n          建设成本和运维管理成本低， EPON 结构在传输中使用的都是无源器件，更易于升级。

n          提供高带宽， EPON 目前可以提供上下行对称的 1.25Gb/s 的带宽。

n          服务范围大， EPON 是点到多点网络，与 有线电视网络的拓扑结构类似

n          灵活分配带宽，提供端口级的 SLA 和 QoS 保证。

n          可通过 WDM 技术在同一个光网络中实现 1550nm 波长的有线电视节目的传输，实现多业务承载，将 HFC 网络升级为一个具备支持多种宽带业务的能力的数据交换网络平台。

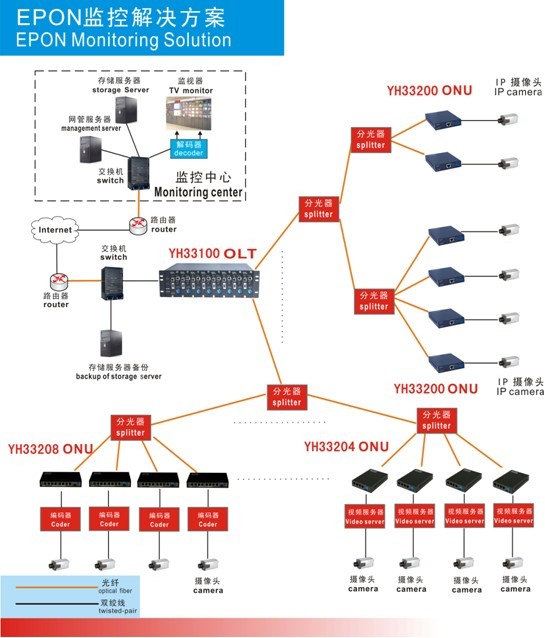

    EPON 解决方案
 EPON 解决方案
