2V+1D

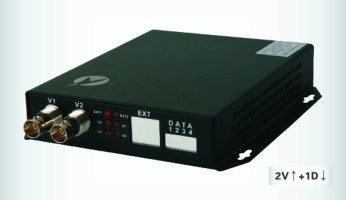

的图片
外形结构
安装形式
独立式
外形尺寸
142mm
×
107mm ×
27mm
|
产品简介
YHD-E
系列数字视频光端机是由武汉宇恒光电通信设备有限责任公司自主研发并生产的新一代非压缩视频数字光端机产品，具有完全的自主知识产权。采用专用
ASIC设计及高速
DSP技术，数字信号处理技术，全数字无压缩无损伤广播级传输各种类型信息流，在单芯或者双芯光纤上实时同步、无失真、高质量地传输做到即插即用，无需繁杂的光电调试，也不会有信号随时间、环境的变化而变化，具备更优良的工作稳定性。
1
、视频指标
视频制式
PAL / NTSC / SECAM
视频数码位宽
8/10/12 bit
视频输入／输出阻抗
BNC 75Ω非平衡接口
视频输入／输出电压
1VPP（典型值）
视频输入／输出电压
1.5VPP（最大值）
信号带宽
≥
8 MHz
微分增益失真
＜
0.5％（典型值）
微分相位失真
＜
0.5°（典型值）
场 斜 比
＜
5％
视频信噪比
S/N ≥
70dB（加权）
2
、数据指标
接口形式
欧式接线端子 或
RJ-45
电气接口
RS232 / RS422 / RS485
码 速 率
RS232速率：
DC-115.2Kbps；
RS422/485速率：
DC-1.25Mbps
误 码 率
≤
10-9
3
、
音频指标
音频接口形式
欧式接线端子 或
RJ-45
音频输入
/输出阻抗
600Ω（平衡
/非平衡）
音频输入／输出电压
2 VPP（典型值）
音频输入／输出电平
0 dBm（典型值）
音频带宽
4 KHz常规 或
10 Hz～
20 KHz广播级
音频数码位宽
8 bit常规 或
24 bit广播级
音频信噪比
S/N ≥
80dB（加权）
4
、开关量指标
物理接口
RJ-45工业标准接线端子
输入信号
任意有源或无源开关量输入，支持
TTL、
RS-232/422/485
或 无源开关、按钮
输出信号
任意有源或无源开关量输出，支持
TTL、
RS-232/422/485
或 继电器触点输出
5
、
电话指标
物理接口
RJ-45
语音带宽
4 KHz
工作方式
点对点热线、程控交换机／分机模式
6
、
E1信号指标
物理接口
BNC 75Ω 或
RJ-45
通信速率
E1标准速率或具有
E1接口的各种子速率，透明支持成帧和非成帧协议
接口编解码
HDB3 / AMI编解码方式
接口方式
75Ω非平衡接口 或
120Ω平衡接口
接口特性
满足
G.703
、
G.704
标准
抖动特性
满足
G.742
和
G.823
标准
7
、对讲指标
物理接口
RJ-45座 或 接线端子
接口编解码
PCM / 24bit编解码方式
接口方式
对讲主机
/分机
连接方式
主
/分机连接
8
、以太网指标
物理接口
屏蔽超
5类
RJ-45
支持协议
IEEE802.3、
10Base-T、
10Mb、
10／
100Mb、
100/1000Mb以太网标准
工作方式
全双工或半双工
9
、网管模块功能
网管功能
日志管理、客户资料管理、快速定位故障等
故障管理
故障管理包括告警、监视、告警历史管理和自动测试诊断；对传输系统进行故障诊断、故障定位、路径测试功能。
告警管理
可利用内部诊断程序识别所有故障；能报告所有告警信号，如误码率、接收无光信号、光端机无支路信号输入、光端机工作环境异常等及其记录的细节，如时间、来源、属性等；具有完善的可闻、可视的本对端告警显示功能。
安全管理功能
包括注册，口令设置和安全使用等级的管理等；未经授权的人不能进入管理系统，具有有限授权的人只能进入相应授权的部分。
10
、
电气指标
电源输入
AC 100～
250V，
50～
60Hz，
AC24V，
DC-48V
直流输出
DC 5V
纹 波
≤
20 mV
噪 音
≤
50 mV
电源保护
过压保护、过流保护
11
、防雷及浪涌保护模块
保护电压
710V
通流容量
5KA
最大持续工作电压
5V
最大电压
20V
响应时间
1ns
数据传输速度
100Mbps
最大放电电流
25-100KA
12
．光纤接口
物理接口
FC/PC（常规）、
SC/PC、
ST/PC
光纤种类
单模
/多模、单纤
/双纤
传输距离
单模：
0
-25Km（标配）、
0-60Km、
0-80Km、
0-110Km(可选
)
多模：
0
-3Km（
62.5um/50um）
13
．环境指标
工作温度
－
40℃
-+
85
℃
储存温度
－
50℃
-+
85
℃
相对温度
0-95 %不冷凝
平均故障间隔时间
大于
100000小时
额定供电电压
AC220V/50HZ
|
