| 世界上最小光端机 |
| 点击: 时间:2007-10-01 15:53:18 |
|
|
产品介绍：
“世界上最小的光端机”为我司研发的第三代新产品之一，尺寸小，散热
快，可直接置于球罩内，安装灵活方便。适用于各种监控环境。
★功能描述：
一路视频+一路数据 数字视频光端机
★产品尺寸：
50x50x30mm

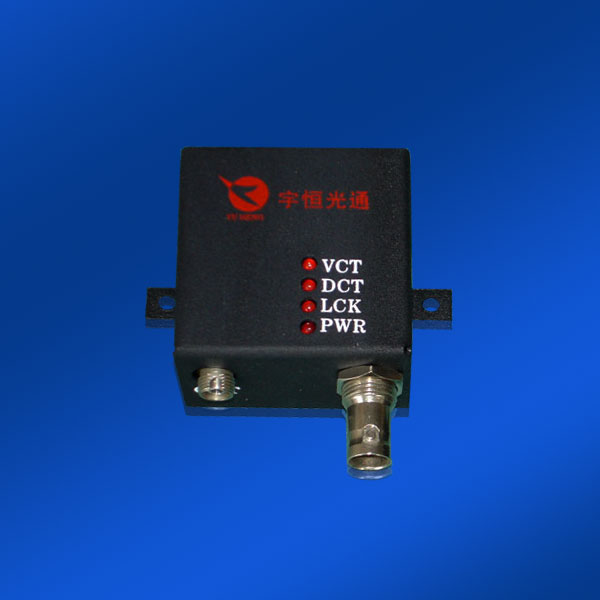

★产品图片：
|
| ★产品技术指标： |
|
| ●视频特性： |
|
| 视频通道数 |
1 |
| 信号制式 |
PAL/NTSC/SECAM |
| 采样频率 |
16MHZ |
| 视频数码位宽 |
8bit(监控级)/12bit（广播级） |
| 视频输入/输出阻抗 |
1Vp-p 75欧姆 |
| 视频输入/输出电压典型峰值 |
1Vp-p最大1.5Vp-p |
| 插入增益 |
1±5% |
| 输入带宽 |
5Hz~8MHz |
| 微分增益 |
≤1.5% |
| 微分相位 |
≤0.5° |
| S/N（信噪比） |
≧70dB(监控级)/85dB（广播级） |
| ●数据特性： |
|
| 通道数 |
可选 |
| 数据格式 |
RS-232/422/485(2线或4线)可选 |
| 波特率 |
RS-232 115.2kbps/300kbps |
|
RS-422 115.2kbps/300kbps |
|
RS-485 115.2kbps/300kbps |
| 总采样频率 |
2MHz |
| 误码率 |
10 |
| 连接方式 |
压线端子台、RJ45接口 |
| ●光纤接口： |
|
| 物理接口 |
FC/PC（常规）ST/PC SC/PC |
| 光纤种类 |
单模/多模、单纤 |
| 传输距离 |
单模：0-25KM（标配）、0-60KM、0-80KM、0-110KM |
|
多模：0-3KM（62.5um/50um） |
| ●电气特性： |
|
| 机架式 |
供电85V AC-264V AC |
| 独立式 |
供电85V AC-264V AC 短路保护 热插拔 |
| 电源接口 |
凤凰端子 |
| 功耗(独立式) |
最大6W |
| 功耗(机架式) |
最大60W |
| ●系统参数： |
|
| MTBF(平均无故障工作时间) |
大于10万小时 |
| NMS(系统网络管理接口) |
凤凰端子 |
| ●环境特性： |
|
| 工作温度 |
-45℃~+85℃ |
| 储存温度 |
-50℃~+85℃ |
| 相对湿度 |
0~95%不冷凝 |
| ●电磁兼容性： |
|
|
符合GJB151A-97、SC标准（IEC61000-4-2/3/4/5/11） |
| ●电源特性： |
|
| 工作电压 |
＋5VDC±5％ |
| 总功耗 |
＜5W（单端） |
| 产品特性： |
|
| ●工业级设计，SMT工艺 |
| ●自主知识产权专用集成电路核心 |
| ●PAL/NTSC/SECAM全制式兼容 |
| ●采用插件方式，端口功能丰富，配置灵活 |
| ●RS-485全双工/半双工自适应 |
| ●数据接口为压接端子，接线方便 |
| ●电源、链路、数据动态指示 |
| ●电源反极保护、自恢复保险 |
| ●雷电及浪涌保护 |
| ●MTBF大于105小时 |
|
| |
|
